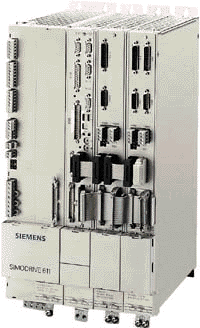

SIMODRIVE 611

SIMODRIVE 611 使您的机器达到最高生产效率

概述

通过 SIMODRIVE 611 变频器系统，可将各个驱动部件加以组合，从而实现驱动性能和多个机床轴的快速而灵活的同步。

SIMODRIVE 611 变频器系统适用于：

SIMODRIVE 611 变频器系统：

• 是一种模块化的晶体管脉冲控制变频器

• 是一个用于多个轴及驱动器组合解决方案的紧凑式系统

• 可通过各种模块灵活适应特定应用

• 可通过其高性能模块适应每种电机

• 可通过模拟量或数字量设定点接口和多种闭环插入式单元来实现

• 是带有常见电网供电模块的系统

• 可在需要是进行扩展



  SIMODRIVE 611 包括多个独特的功能模块。电源连接是通过一排具有一定额定功率的馈电模块进行的，该电源连接可提供 600 V 直流电路电源以及电子电源。额定值符合电机规格的电源模块与 600 V 直流电路相连。闭环插入式单元随后使变频器模块形成一个采用数字或模拟技术的主轴模块或馈电模块。

  可对驱动器进给轴、主轴驱动器和异步电机驱动器的类型进行组合以形成各个轴单元。

  我 们提供了全面的进给驱动器，转矩范围从 0.7 Nm 直至超过 145 Nm。对于主轴驱动器，SIMODRIVE 611 提供了 3.7 kW 至 100 kW 的连续额定功率。对于不带编码器的简单主轴驱动器（例如，木材加工机和高速磨床），SIMODRIVE 611 提供了闭环插入式单元，这种单元采用磁场定向闭环控制，适用于高达 60,000 转/分钟的转速。


  模块化

  这些模块采用标准设计，高度为 480 mm，深度为 288 mm，（根据性能的不同）宽度可按 50 mm 的单位增加。

  • 在驱动单元中，每个模块都执行不同的任务

  • 一个公共馈电模块从电网电源提供直流电路电压

  • 一个驱动模块负责激活每台电机

  • 每个驱动模块都由一个电源模块和一个闭环插入式单元组成

  • SINUMERIK 840 D 数控系统的数字控制单元 (NCU) 作为一个 50 mm 宽的模块集成到驱动单元中并在此获得电源。

  • 此系列中的 UL 为标准值
